結構特點及用途

該閥采用優質耐熱鋼，閥板內腔通水冷卻，具有耗水量少、耐溫高、使用壽命長、操作維修方便、轉動靈活等特點，可與各種電動執行器配套使用，實現遠距離控制和自動調節及切斷，廣泛應用于冶金、化工、建材、電站等行業的超高溫氣體管道中，作為介質流量調節和切斷使用。

主要性能參數

公稱壓力：0.1MPa;電源: 220(或380)V●AC

輸入信號：0-10(4-20)mA●DC或開關量信號

適用溫度：P9 t≤950°C，P10 t≤1000°C，P11 t≤1100°C，P12 t≤1200°C，P13 t≤1300°C

適用介質：煙氣及其它超高溫氣體

泄漏率：普通型(Ds9113、Ds3113型) ≤3%低泄 漏型(Ds9123、Ds3123)≤ 1%

閥板轉角：0-90°冷卻水消耗量(0.0025-0.01) DNm3/h(根據介質溫度和口徑而定)

冷卻水壓力：0.3MPa的軟化水；冷卻水進口溫度≤30°C，出口溫度60°~80°C

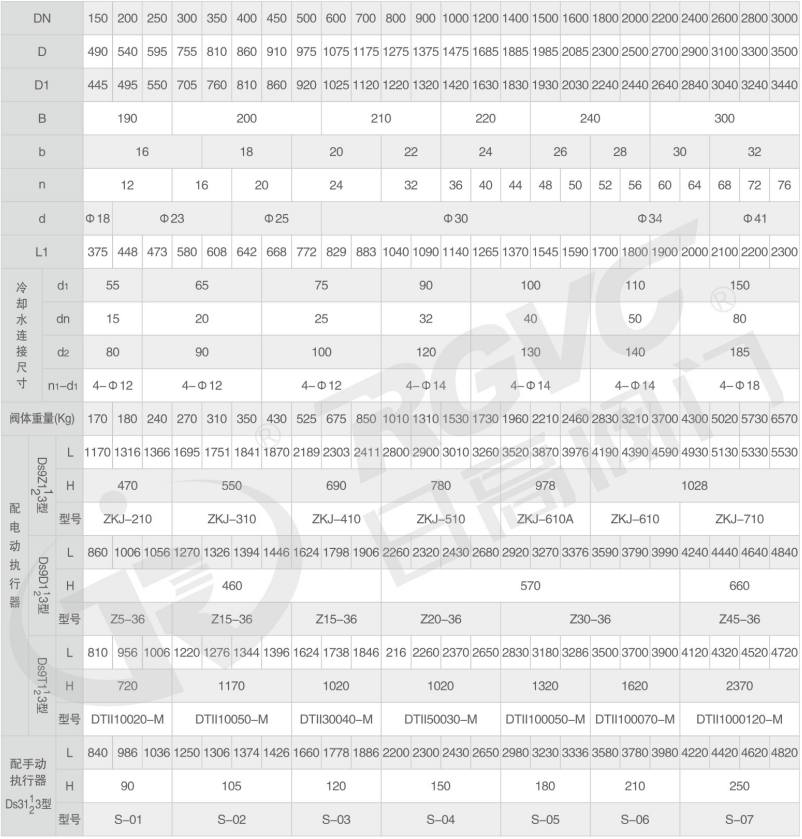

外形及連接尺寸表
