結構特點及用途

本閥結構新穎，采用雙彈簧串動式過力矩保護裝置，密封可靠，啟閉迅速，重量輕。適用于對管道氣體如:空氣、煤氣、天然氣體、有害氣體等介質的截流與導通，也可用于通風、除塵氣體的切斷，是一種理想的密閉蝶閥，廣泛應用在建材、冶金、化工、電力、輕紡等行業。

主要性能參數

公稱壓力: 0.05MPa

適用溫度: -30~+1209

適用介質:煤氣、天然氣、空氣、可燃性氣體等

電源電壓:三相380V.AC

氣源壓力: 0.4-0.6MPa

安裝及維護說明

1、當手動操作時，不得在扳手.上再增加輔助杠桿。扳手順時針旋轉為閥開，反之為閥關。

2、本閥可水平或垂直安裝，但閥軸應處于水平位置，電動機構不允許作起吊用，并嚴禁碰撞。

3、有關電動執行機構技術參數及原理接線圖請參閱電動執行機構使用說明書。

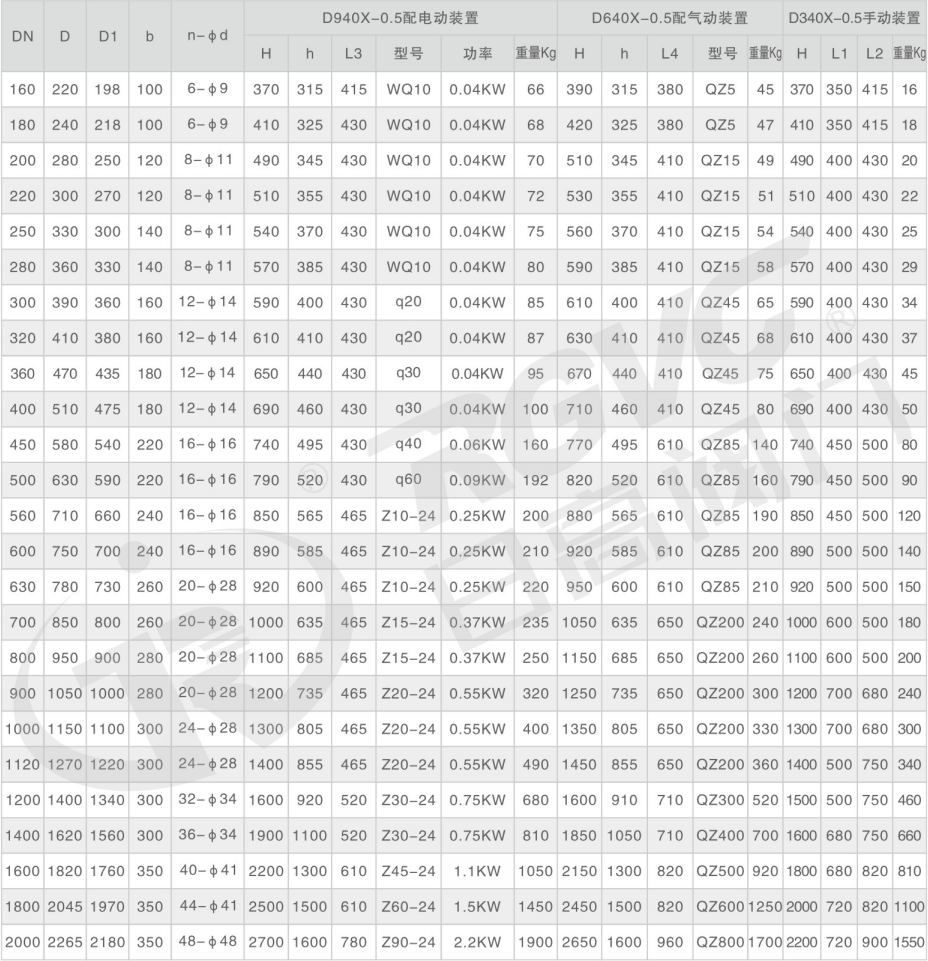

主要外形及連接尺寸
